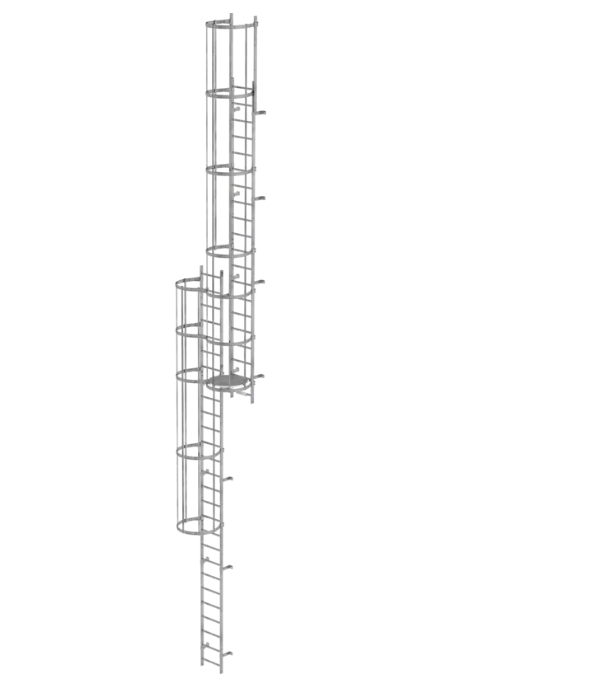

Mehrzügige Steigleiter mit Rückenschutz, Notleiter, Stahl verzinkt, Steighöhe 10,92 m

G-520230
  • Notleiter = die max. Höhe der einzelnen Leiterabschnitte beträgt 6 m
  • Mit Rückenschutz
  • Mehrzügig über 10,0 m Steighöhe
Länge (m)
percentage symbol nur 2,038.61 € bei Vorkasse (mehr Infos)

Lieferzeit: 5-7 Werktage

Menge
Versandkostenfrei innerhalb Deutschland - ab 100 € Bestellwert
Artikel-Nr.
Länge (m)
Farbe
Material
Steighöhe (m)
G-520230
G-520235
G-520240
G-520245
G-520250
G-520255
G-520260
G-520265
G-520270
12.12
12.96
14.36
15.2
16.32
17.16
18
18.84
19.96
silber
silber
silber
silber
silber
silber
silber
silber
silber
Stahl verzinkt
Stahl verzinkt
Stahl verzinkt
Stahl verzinkt
Stahl verzinkt
Stahl verzinkt
Stahl verzinkt
Stahl verzinkt
Stahl verzinkt
10,92
11,76
13,16
14
15,12
15,96
16,8
17,64
18,76
Beschreibung

Unabhängig von der Steighöhe gilt:

  • Als Absturzsicherung ist Steigschutz nicht zulässig
  • Bei der Planung von Notleiteranlagen, insbesondere der Zustiegssicherungen, ist die zuständige Brandschutzdienststelle mit einzubinden
  • Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden
  • An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsstelle geführte Geländer erforderlich
  • Spalt beim Austritt darf nicht größer als 75 mm sein
  • Bei möglichen Absturzhöhen ab 1 m sind an Ein-, Aus- und Überstiegen Haltevorrichtungen erforderlich.
  • Für seitliche Überstiege müssen die Leiternteile höher geführt werden
  • Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm; oberste Sprosse bündig mit der Einstiegsebene
  • Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen
  • Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke
  • Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen
  • Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken
  • Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680mm betragen
  • Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen, dass die Funktion dauerhaft gewährleistet ist
  • Die Notsteigleiter sollte auf tragfähigen, für Fluchtwege vorgesehene gesicherte Flächen, die aus den Gefahrenbereichen führen, enden



Je nach Gegebenheit und Einsatzzweck sind für die Ausführung von Steigleitern unterschiedliche Normen gültig.Die Steigleitern von GÜNZBURGER STEIGTECHNIK entsprechen diesen Normen:

  • DIN 18799-1: Ortsfeste Steigleitern an baulichen Anlagen: Geltungsbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten besondere Vorschriften, bitte senden Sie uns Ihre Anfrage.
  • DIN 14094-1: Notleiteranlagen: Geltungsbereich: Notleiteranlagen sind bauliche Anlagen über die Menschen im Gefahrenfall gerettet werden können. Sie sollten grundsätzlich auch eine Selbstrettung ermöglichen.
  • DIN EN ISO 14122-4: Ortsfeste Steigleitern an maschinellen Anlagen: Geltungsbereich: Als Zugang zu stationären und mobilen Maschinen und maschinellen Anlagen. Dabei kann es sich auch um ein Gebäude als Teil einer maschinellen Anlage handeln.



Steighöhe bis (m):10,9211,7613,1614,0015,1215,9616,8017,6418,76
Leiterlänge (m) inkl. Ausstiegsholm 12,12 12,96 14,36 15,20 16,32 17,16 18,00 18,84 19,96
Leiternteil 1,96 m 1 1 1 1 2 1 1 1 1
Leiternteil 2,80 m 4 3 3 2 3 4 3 6 2
Leiternteil 3,64 m   1 2 3 2 2 3 1 5
Ausstiegsholm 2 2 2 2 2 2 2 2 2
Maueranker starr, Abstand 200 mm 18 18 26 26 28 28 28 30 36
Rückenschutzbügel, ø 700 mm 8 9 10 11 11 12 13 14 15
Rückenschutzstrebe 3000 mm 19 24 26 26 31 31 31 31 39
Rückenschutzbügel versetzte Ausführung 2 2 4 4 4 4 4 4 6
Umsteigeplattform 1 1 2 2 2 2 2 2 3
Steigleiterverbinder 6 6 6 6 8 8 8 10 8
Farbe: silber
Länge (m): 12.12
Material: Stahl verzinkt
Steighöhe (m): 10.92
